Tipos de Fibra Otica

November 20, 2017

A fibra ótica monomodo  possui um núcleo  com um diâmetro de 8,3 a 10 microns que permite um apenas um feixe de transmissão. A fibra ótica monomodo possui um núcleo com um diâmetro relativamente estreito, através do qual apenas um modo se propagará  ( tipicamente 1310 ou 1550nm ) , e por isto se chama “mono modo”. Possui maior largura de banda do que a fibra multimodo, mas requer uma fonte de luz com uma largura espectral estreita .

Fibras monomodo oferecem uma maior taxa de transmissão e maiores distancias de enlace que a fibra multimodo, mas também custam mais. A fibra monomodo possui um núcleo muito menor do que o multimodo. O pequeno núcleo e a única onda de luz eliminam praticamente qualquer distorção que possa resultar de pulsos de luz sobrepostos, proporcionando a menor atenuação do sinal e a maior velocidade de transmissão de qualquer tipo de cabo de fibra.



A fibra óptica de monomodo é propaga a luz  no comprimento de onda tipicamente 1300 a 1320nm.



A fibra otica multimodo tem um diâmetro no núcleo maior que a fibra monomodo, com diâmetros comuns na faixa de 50 a 100 micron (o tamanho mais comum é 62.5um).

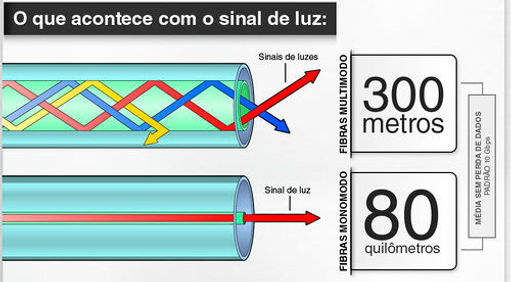

A fibra multimodo proporciona alta largura de banda em altas velocidades em distâncias médias. As ondas de luz são dispersas em vários caminhos, ou modos ( e por isto a fibra é chamada de “multi modo” ) , à medida que viajam através do núcleo do cabo normalmente 850 ou 1300nm. Diâmetros de núcleo de fibra multimodo típicos são 50, 62,5 e 100 micrómetros. No entanto, em longas rotas de cabo (maiores 1.000 metros, vários feixes de luz podem causar distorção de sinal na extremidade receptora, resultando em uma transmissão de dados não clara e incompleta, de modo que os projetistas de redes óticas preferem utilizar o cabo ótico monomodo para distancias maiores.





A fibra óptica plástica (POF ) é uma fibra com composição química a base  de PMMA ( acrílico ), uma resina de propósito geral como material do núcleo e polímeros fluorados para o material de revestimento. As fibras oticas plasticas possuem desempenho semelhante a fibra de vidro multimodo em lances muito curtos, mas a um custo menor. São fibras de  grande diâmetro.

Embora a fibra de quartzo seja amplamente utilizada para infra-estruturas, a POF foi chamada de fibra óptica "consumidor". Isso se deve ao fato de que os custos de POF, links ópticos associados, conectores e custos de instalação são baixos. Está focado nos seguintes campos em particular:

  • Interfaces digitais para dispositivos domésticos

  • Redes domésticas

  • Redes de carros

O grande diferencial de uma fibra otica plastica é sua impressionante maleabilidade.
